使用过激光打标机或者接触过激光打标机的都知道,这种设备在使用的时候都会涉及到正确调试焦距面的问题。设备生产厂家在设备安装培训调样的时候,都会强调焦距的重要性,正确焦距面上激光打标设备是能正常发挥出其性能的关键因素。今天博特激光技术人员抽些时间,在这里大概总结一些常规凯发官方-k8凯发登录入口焦距调试方法。供大家参考!

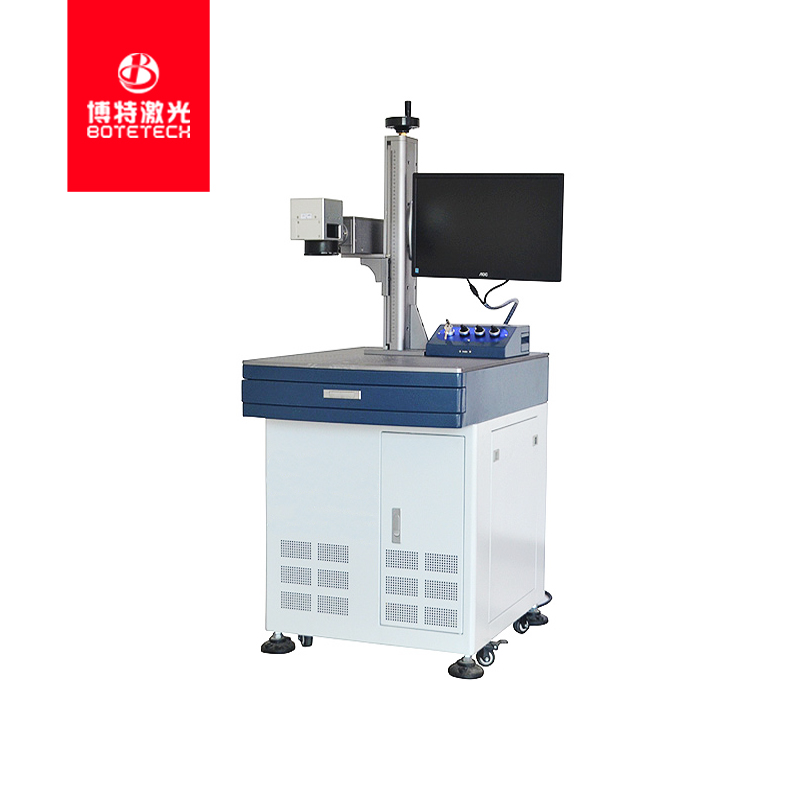

激光打标机
首先,想要调节激光打标机的焦距就得先了解焦距的正确定义:
焦距,也称为焦长,是光学系统中衡量光的聚集或发散的度量方式,指从透镜中心到光聚集之焦点的距离;

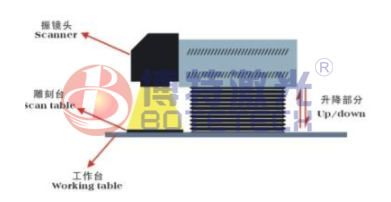

激光打标机焦距测量

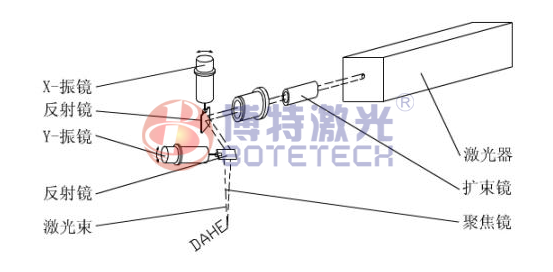

在激光打标设备中,激光经过激光器发生整形后,会以平行光束照射到聚焦场镜,常规激光打标设备大多用的为凸透镜,凸透镜经过光学折射,将平行光光束聚焦到一个焦距点上,形成焦距面。凸透镜光心点到焦距面的垂直距离,就是我们所谓的焦距。我们一般用f=多少来代表其焦距。大多数激光设备配套的聚焦场镜上面都会有标注。
激光打标机焦距测量示意图

激光打标机检测焦距的几种建议方法:


第一种:连续出光测试法;
首先在打标软件上绘制一个大概一厘米左右的正方形或者圆,常规填充以后,在激光设置参数栏把激光能量调至比较大,频率尽量使用低频,然后勾选连续打标,在产品表面激光投射位置放一块金属名片之类的遮挡物,连续出光打标,上下摇动y轴升降,直至激光作用到金属名片能量最强,声音最清脆,颜色最亮的时候,基本上就是焦距,过上过下多测试几次,找到合适的焦距。

此方法比较适合1064nm波长的光纤激光打标机、半导体激光打标机、端面泵浦激光打标机、355nm紫外激光打标机、532nm绿光激光打标机等、二氧化碳激光打标机等测量。

第二种:测量焦距法;
在设备厂家告知当前设备的焦距数据以后,可以记录下来,然后每次切换产品以后。可以直接用钢尺一头靠在产品表面。刻度值参考场镜上的某一个参考面,上下摇动至刻度数据即可。此办法适用于所有激光打标机,但有一个弊端就是如果需要镭雕的产品位置为凹面或者不合适塞进钢尺,此方法就不太实用。

如上几种为常用的激光打标机找焦距的方法。熟练掌握以后都非常简单。当然,如果我们接触比较多的激光打标机操作和工艺以后会发现,有一些特殊的工艺应用,在正焦距面上效果可能反而不好,这时我们也会用到偏焦操作,这个我们下次再做论述。敬请关注!
