1.激光器系统

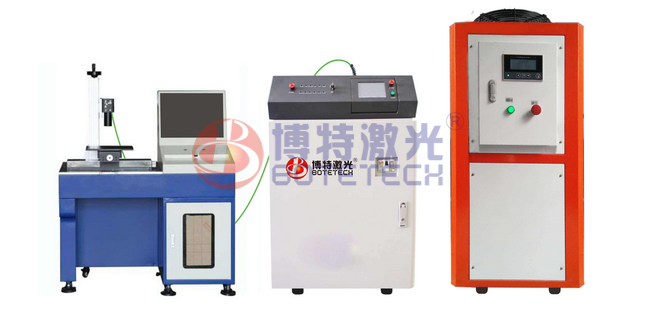

光纤激光焊接机采用的是以固体材料为工作物质的固体激光器,以脉冲氙灯为光泵浦源。固体激光发生器由工作物质、泵浦源、聚光腔、光学谐振腔、冷却滤光部件及激光电源等几部分组成。
工作物质是激光器的核心。lwy50c3型三光束激光焊接机采用的工作物质是nd3 :yag,简称yag,中文名称是“掺杂nd3 离子的钇铝石榴石晶体”。yag晶体外形为圆柱形结构,棒的两个端面严格平行,与棒轴垂直,并且经过抛光镀膜,因为这种人造晶体的制造工艺复杂,生产周期长,价格十分昂贵,所以在使用过程中要特别注意保持端面光洁。
泵浦源为工作物质产生激光提供光能。lwy50c3型三光束激光焊接机采用的泵浦源是脉冲氙灯,在激光电源的激励下发出强烈的弧光,泵浦激光工作物质。
聚光腔的作用是将泵浦源辐射的光能有效均匀地汇聚到工作物质上,以获得更高的泵浦效率。lwy50c3型三光束激光焊接机的聚光腔采用进口的陶瓷反射体,具有漫反射紧耦合结构。光腔内表面涂了釉层,因此耐腐蚀、抗衰老能力极强,没有使用寿命限制(金属聚光腔使用过程中会出现镀金反射面脱落等问题需要经常返修)。
光纤激光焊接机脉冲激光电源是专用于向脉冲氙灯供电的特殊电源系统。一般由充电电路、储能单元、放电电路、触发/预燃电路、逻辑控制电路和电气操作电路组成。
充电电路——作用是为储能单元中的大容量电容提供充电电源。根据储能电容的特点,恒流充电是最佳的充电方式,本电源采用的是一种叫做l-c恒流源的恒流充电电路,这种电路具有结构简单,控制方便,可靠性高以及恒流特性好等优点。
工作台面为不锈钢台板,台面空间可包括放置显示器及测量仪器的支架;体积小巧,台面布置可根据用户要求确定,如安装手动升降机构等。
分光方式:能量分光和按时序分光,误差度≤1%
光束数量:三光束光纤传输
传输光纤:根据焊斑要求选配
最小聚焦光斑直径:0.3mm(根据焊斑要求选配)
物镜工作距离:70mm(根据实际焊斑要求和产品情况选配)
聚焦调节范围:20mm(根据实际焊斑要求和产品情况选配)
三路黑白ccd摄像头,旁轴安置,14”高分辨率黑白监视器
专利设计,双循环冷却、精确控温系统。采用全钛合金材料的盘管结构,蒸发器、水箱、泵体等均使用高强度的非金属材料或者不锈钢,以确保水质,进口低噪射流自吸式离心泵使纯净水内循环冷却激光器。制冷压缩机对循环水进行二次循环冷却。
